Pin lithium được chế tạo như thế nào?Ba phút để hiểu quy trình và quy trình sản xuất pin lithium

Khi nói đến pin, nhiều người sẽ biết cấu trúc cơ bản của nó, chẳng hạn như tai điện cực tích cực và âm, các mảnh điện cực tích cực và âm, mảng âm, chất điện phân, v.v.nhưng vì cách làm pin, rất ít người biết.

Và hôm nay, tôi sẽ nói về cách sản xuất pin, tất nhiên, chủ yếu là về máy tính điện thoại di động và pin lithium ion khác,Thiết bị khác quá trình sản xuất pin là rất giống nhau, ở đây sẽ không giới thiệu.

Trước hết, tôi sẽ nói về quy trình sản xuất cơ bản của pin, và sau đó tôi sẽ giới thiệu từng quy trình từng bước.

Các thành phần sơn, cán và cắt (sản xuất) cuộn / sơn đóng gói / đóng gói đóng gói PACK

Trên đây là quy trình sản xuất cơ bản của pin lithium-ion. Tất nhiên, các quy trình lớn có thể chứa rất nhiều quy trình nhỏ, sẽ khác nhau do loại pin,Mô hình pin, nhà sản xuất pin và khách hàng pin.

Một, thành phần

Các thành phần chính của băng cathode là lithium, chất kết dính và chất dẫn; trong khi các thành phần chính của băng cathode là carbon và chất kết dính.

Quá trình này là trộn các vật liệu tích cực và tiêu cực thành bùn với tốc độ cao cho quá trình tiếp theo đến tấm đồng.

Hình ảnh là từ Internet.

Hai, lớp phủ

Như tên của nó cho thấy, việc áp dụng lớp phủ là áp dụng dán dương và âm lên tấm nhôm và tấm đồng, nơi mà tấm nhôm dương và tấm đồng âm.

Dải giấy đồng cực và mạ đệm của nó

Ba, lăn

Tại sao lại nghiền nát nó?

Một là bởi vì bột sau khi sơn là tương đối lỏng, dễ dàng để sản xuất vật liệu; thứ hai là pin lithium ion để cải thiện mật độ năng lượng,khối lượng của pin được kiểm soát chặt chẽ, và kiểm soát độ dày pin tự nhiên là quan trọng nhất.

Bây giờ kiểm soát độ dày tấm cột của pin điện thoại di động thường được kiểm soát giữa 0,08 và 0,15 mm.

0.13mm

Bốn, cắt

Chức năng của vết cắt là gì?

Chủ yếu là một khối lượng lớn tấm điện cực dương và âm được cắt thành các cuộn nhỏ của tấm điện cực dương và âm,được thiết kế theo mô hình pin của tấm điện cực chiều rộng của tấm dương và âm, chiều rộng tấm điện cực âm rộng hơn chiều rộng tấm điện cực dương.

Mục đích là để lưu ý rằng trong trường hợp các lớp vỏ ở cạnh của điện cực âm bị hư hỏng và sẽ không tiếp xúc ngắn với điện cực dương và âm.Và nếu điện cực âm của tế bào không rộng hơn phần dương, ngay cả khi bạn không biết sẽ xuất hiện trường hợp này, nó phải được loại bỏ.

Ngoài ra, nói chung, ba quy trình cán, cắt và (sản xuất) cuộn / mạ là chu kỳ nhanh chân không, tức là,Bộ phim cột sau ngày cán được gửi đến dây chuyền sản xuất cán / mạ (sản xuất) để sản xuất, và đường giữa phải được đóng gói để tránh tiếp xúc với không khí trong một thời gian dài.

Tuy nhiên, một số nhà máy không có điều kiện này, vì vậy sau khi cắt, tấm cột sẽ được nướng, chỉ đến dây chuyền sản xuất cuộn / mạ để sản xuất.

Tại sao anh nướng nó?

Bởi vì tấm cột, đặc biệt là tấm điện cực âm sau khi tiếp xúc lâu dài với không khí sẽ hấp thụ nước trong không khí, dẫn đến độ dày tấm cột.

Nướng là để loại bỏ nước, trong quá trình sau đó sẽ có một quá trình nướng, nhưng cũng để loại bỏ nước.

Chất tiêu cực cuộn nhỏ được sử dụng để cuộn

V. (Sản xuất) Một bộ phim cuộn / mạ

Tại sao lại là sản xuất?

Bởi vì trong một số thiết kế quy trình, sản xuất đã được tích hợp với cuộn vào một quy trình, và một số là một quy trình riêng biệt.

Ở đây chúng ta muốn nói về quá trình thiết kế của tai cột pin, tai cột pin có một tai đơn cực và khác biệt tai đa cực.

Tai đơn cực đề cập đến các cực dương và tiêu cực, trong khi tai đa cực có nhiều hơn một cực dương và tiêu cực.

Nói chung, pin kết hợp chủ yếu được sử dụng với tai đa cực, và các yêu cầu hiện tại cao cho pin đơn cũng được sử dụng với tai đa cực.

Quá trình sản xuất của pin tai đa cực là riêng biệt, đầu tiên hàn tai cực vào phim điện cực dương và âm, và sau đó chuyển sang quá trình tiếp theo.

Quá trình tiếp theo là cuộn và lớp phủ, cuộn và lớp phủ chỉ là hai quy trình khác nhau, tấm điện cực dương, tấm điện cực âm,cuộn và gấp vào quá trình tế bào.

Nếu đó là một pin đơn cực, sản xuất và cuộn có thể được thực hiện trên cuộn sản xuất trong một thiết bị tự động, và tai cực cũng được hàn tự động trên máy cuộn.

Đối với quá trình sơn, cho dù đó là pin đơn cực hoặc đa cực, quá trình sản xuất là riêng biệt, hoặc trong một dây chuyền sản xuất riêng biệt hoặc trong xưởng cắt.Đó là lát đầu tiên theo kích thước của lát, trước khi máy làm mỏng gấp vào lõi.

Up-coiler

Vi. Bao bì / lắp ráp

Bao bì và lắp ráp là hai quy trình pin khác nhau, bao bì cho pin bao bì mềm, lắp ráp cho pin vỏ cứng, bao bì mềm là màng nhôm nhựa,pin vỏ cứng là vỏ nhôm.

Pin đóng gói mềm sẽ có phim trên tai cột để đóng gói, trong khi pin vỏ nhôm không.

Bây giờ điện thoại thông minh thường không có thiết kế pin tháo rời, vì vậy pin gói mềm sẽ nhiều hơn.

Bao bì là để đưa lõi cột vào vỏ nhựa nhôm, và sau đó sử dụng áp suất nhiệt độ cao ở bên cạnh và trên cùng của phim nhôm nhựa,để các phim trên tai cực của điện cực dương và âm và các vật liệu trong phim nhôm nhôm nóng chảy và sau đó cố định, có vai trò của niêm phong, chỉ có một miệng túi khí cho tiêm chất điện giải.

Các tập hợp là pin vào vỏ nhôm, với tai tích cực và âm hàn vào tấm nắp nhôm, và sau đó sử dụng tấm nắp hàn laser hàn và vỏ nhôm,tấm nắp trên lỗ tiêm để tiêm.

Cell bao bì mềm

Bảy, nướng

Nướng cũng có thể được phân loại là một quá trình tiêm chất lỏng, và tác dụng của nướng là loại bỏ độ ẩm.dẫn đến sự phình của pin.

Hộp nướng chân không

Tám, tiêm

Sau khi nướng, chất điện giải có thể được tiêm.thuộc về pin lithium polymer, tương đối ít.

Trong quá trình tiêm, pin bao bì mềm và pin vỏ cứng khác nhau.

Pin vỏ cứng sẽ đầu tiên tiêm một chút chất điện giải, và sau đó là thời gian sạc ngắn đầu tiên, sạc sau tiêm thứ hai, và sau đó niêm phong lỗ tiêm bằng hạt thép.

Pin bao bì mềm khác nhau, pin bao bì mềm một khi hoàn thành tiêm, và sau đó niêm phong mặt của túi khí với nhiệt độ cao.Khóa này sẽ rộng hơn một chút so với cơ thể tế bào, bởi vì có một đóng cửa sau đó.

Chín, khả năng thành phần hóa học

Chuyển đổi là sạc và xả pin để tạo thành một lớp thụ động bao phủ bề mặt vật liệu cathode.Bộ phim thụ động được gọi là bộ phim giao diện chất điện giải rắn (cổng giao diện chất điện giải rắn), hoặc một màng SEI, hoạt động như một chất dẫn ion lithium.

Sau khi chuyển đổi, pin gói mềm sẽ có một quá trình hơn so với pin vỏ cứng.nó sẽ tạo ra khí trong quá trình hình thành, vì vậy cần phải đâm túi khí, và sau đó kéo khí ra, và sau đó tiến hành niêm phong lần thứ hai.

Sau khi hình thành là khả năng, khả năng chỉ là khả năng để chọn khả năng xấu.

Thiết bị công suất thành phần

Mười, phát hiện

Sau khi công suất các sản phẩm đủ điều kiện sẽ được chuyển sang quá trình thử nghiệm, sẽ kiểm tra sự xuất hiện và trọng lượng của pin, và sau đó phát hiện điện áp, phát hiện kháng cự bên trong,phát hiện áp suất cao, phát hiện điện áp, phát hiện đồng nhất và vân vân.

mười một, PACK

Đầu tiên, trong quá trình sản xuất pin, monomer sau quá trình mạ hoặc cuộn được gọi là lõi cực; monomer được đóng gói hoặc lắp ráp cho đến khi PACK được gọi là pin điện,và monomer sau quá trình PACK được gọi là pin.

Nhưng bằng bước trước PACK, mức độ hoàn thành tế bào đã rất cao, vì vậy một số nhà máy pin sẽ thuê ngoài PACK cho các nhà sản xuất bên thứ ba.

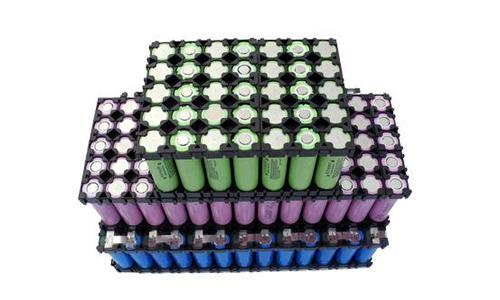

Đối với pin đơn, PACK chỉ cần thêm các tấm bảo vệ, các phần kết nối và các vật dụng khác cho các tế bào; Đối với pin kết hợp, các tế bào cũng được kết hợp với nhau,nhưng trong ngành công nghiệp điện thoại di động một số pin kết hợp, và có rất nhiều ngân hàng thanh toán Shanzhai.

Tất nhiên, có một sự kết hợp của pin được kết hợp trong quá trình lắp ráp, nhưng không được sử dụng cho các sản phẩm điện thoại di động, bài viết này sẽ không nói.

Sau khi quá trình PACK hoàn thành, một pin có thể sử dụng bình thường được sinh ra.
